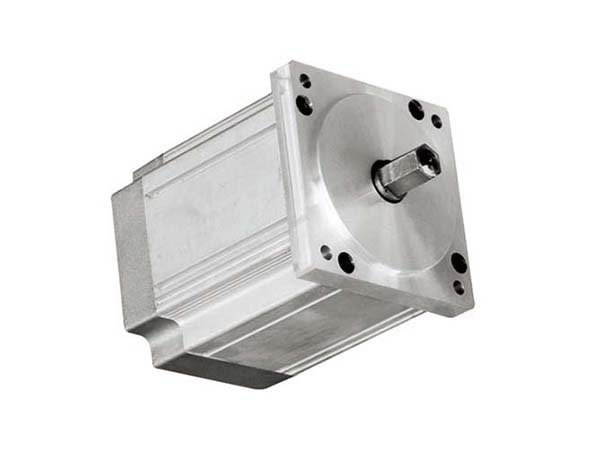

80 mm Bürstenloser DC-Motor mit hohem Drehmoment

Bürstenlose Gleichstrommotor, 80 Serie

 80 mm Bürstenloser DC-Motor mit hohem Drehmoment

Eigenschaften von bürstenlosem Gleichstrommotor
1. Die Wicklungen des bürstenlosen DC-Motors ist in einer 3-Phasen-und 4-polige Konfiguration optimiert.
2. Eine Aluminiumlegierung extrudiert Gehäuse macht es möglich, das Gewicht zu reduzieren, und in dem Elektromotor zu erhöhen Wärmeableitung.
3. Geschlossene Bauweise mit Aluminium-Druckguss Ende Glocken und hochwertige Dämmstoffe, tragen zur Hochleistungsbetrieb von bürstenlosem Gleichstrommotor in feuchter Umgebung.
4. Das maximale Drehmoment kann 6.6Nm ohne überschüssige Vibrationen oder Überlast erreichen.
5. Die optionale Nennspannung 310VDC können für einen geringeren Energieverbrauch bei hoher Ausgangsleistung erreichen.
6. Dieser Gleichstrommotor ist weit für die Pumpe und Ventil-Industrie, Schneid- und Schweißanlagen und Solaranlagen eingesetzt.

Einsatzmöglichkeiten
1. Flachstrickmaschinen
2. Verpackungsmaschinen
3. Schnitt- und Schweißmaschinen
4. Solar Nachführsystem

Allgemeine Spezifikationen von bürstenlosem Gleichstrommotor
Wicklungstyp Sterne
Hall-Effekt-Winkel 120 Grad elektrischer Winkel
Welle auslaufen 0.025mm
Radialspiel 0.025mm@460g
Endspiel 0.025mm@4000g
Max.radiale Kraft 75N@20mm vom Flansch
Max.axiale Kraft 15N
Schutzklasse Klasse B
Durchschlagfestigkeit 1000VAC 1 Minute
Isolationswiderstand 100MΩMin.,500VDC
Specs für 80 mm Motor ohne Bürste
Teilenummer Spannung Leerlaufstrom Leerlaufdrehzahl Torque Bemessungsstrom Nenndrehzahl Torque(MAX) Drehmomentkonstante Rotorträgheit Gewicht Länge
Einheiten VDC A RPM Nm A RPM Nm Nm/A Kg cm2 Kg mm
80SW01 48 0.5 3300 0.5 4.1 3000 1.5 0.12 0.86 1.35 101
80SW02 48 1 3500 1 8.5 3000 3.0 0.12 1.12 2 131
80SW03 310 0.1 3300 0.5 4.1 3000 1.5 0.4 0.86 1.35 101
80SW04 310 0.2 3500 1 8.5 3000 3.0 0.4 1.12 2 131

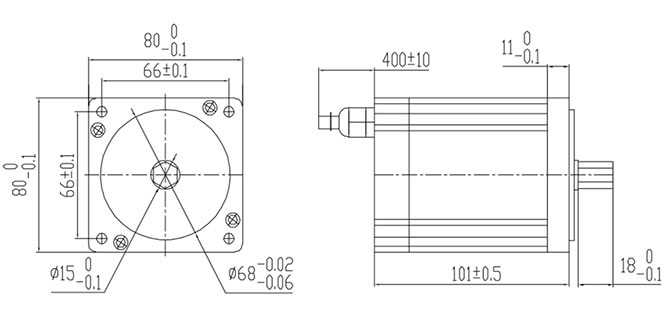

Die Zeichnung von Motor-Umriss
