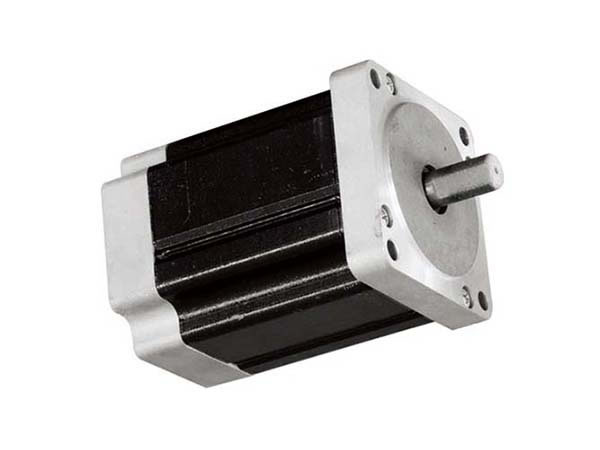

Eigenschaften von bürstenlosem Gleichstrommotor
1. Dieser Elektromotor hat nur minimale Wartungsbedarf mit zuverlässiger Leistung.
2. Effiziente Stromverbrauch mit ausgezeichneter Wärmeableitung.
3. Die variable Höhe der Statorbleche hilft dem bürstenlosen Gleichstrommotor zu unterschiedlichen Nenndrehmomente, die von den Konstrukteuren ausgewertet wird.
4. Geräusch- und Motorvibration.
5. Eine breite Palette von Ausgangsdrehmoment während das Drehmoment / Drehzahlkurve wird von unseren Kunden gelobt.
6. Diese Reihe von bürstenlosem DC-Motor ist weit für Fitnessgeräte, CNC-Maschinen, Textilmaschinen und Zimmermann Maschinen angewendet.
Einsatzmöglichkeiten
1. Positionier- und Automatisierungssystem
2. Fitnessgeräte
3. CNC-Maschinen
4. Textilmaschinen
5. Holzmaschinen
| Wicklungstyp | Sterne |
| Hall-Effekt-Winkel | 120 Grad elektrischer Winkel |
| Welle auslaufen | 0.025mm |
| Radialspiel | 0.025mm＠460g |
| Endspiel | 0.025mm＠4000g |
| Max.radiale Kraft | 75N＠20mm vom Flansch |
| Max.axiale Kraft | 15N |
| Schutzklasse | Klasse B |
| Durchschlagfestigkeit | 1500VAC 1 Minute |
| Isolationswiderstand | 100MΩMin.,500VDC |
| Teilenummer | Spannung | Leerlaufstrom | Leerlaufdrehzahl | Torque | Bemessungsstrom | Nenndrehzahl | Torque (MAX) | Drehmomentkonstante | Rotorträgheit | Gewicht | Länge |
| Einheiten | VAC | A | RPM | Nm | A | RPM | Nm | Nm/A | Kgcm 2 | Kg | m m |
| 90SW01 | 220 | 0.4 | 4200 | 1 | 2.8 | 3000 | 5 | 0.85 | 155 | 1.8 | 75 |
| 90SW02 | 220 | 0.6 | 4200 | 2.0 | 5.5 | 3000 | 10.0 | 0.85 | 265 | 3.0 | 108 |
| 90SW03 | 220 | 1.0 | 4200 | 3.0 | 8.5 | 3000 | 13.0 | 0.85 | 355 | 4.0 | 128 |
