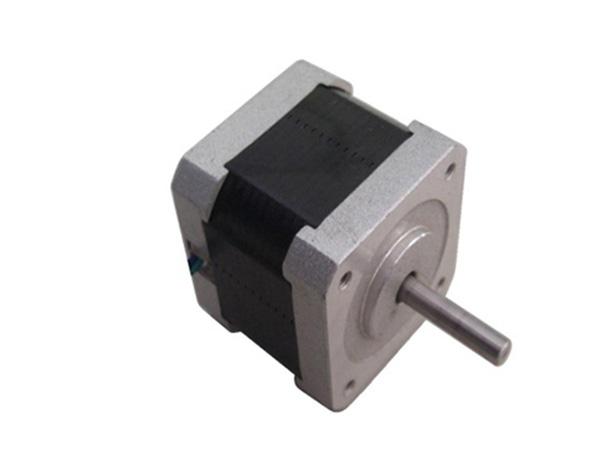

Eigenschaften von 1.8° 42mm Hybrid-Schrittmotor
1. Rahmengröße NEMA 17
2. Schrittwinkelt 1.8° mit +/-5% Genauigkeit
3. Hohes Haltedrehmoment mit flexibler Körper-Länge
4. Das Getriebe kann geliefert nach Kundenwunsch werden.
5. Ambient temperature at -20℃ and 50℃ to prolong the motor life.
Einsatzgebiete
1. Kopiermaschinen
2. Plotter
3. Bühnenbeleuchtung
4. Büroautomaten
| Modell | Phasenspannung (V) | Phasenstrom (A) | Schritt Engel (°) | Widerstand in der Phase (Ω) | Induktivität pro Phase (mH) | Haltemoment (g.cm) | Zahl von Führungsdraht | Rastmoment (g.cm) | Rotorträgheit (g.cm2) |
| 42BYGH201 | 12 | ≤0.16 | 1.8 | 75 | 42 | 950 | 5 | 200 | 34 |
| 42BYGH202 | 12 | ≤0.3 | 1.8 | 40 | 22 | 1250 | 6 | 200 | 34 |
| 42BYGH610 | 3.6 | ≤1.2 | 1.8 | 3 | 3.3 | 3000 | 6 | 220 | 54 |
| 42BYGH613 | 2.4 | ≤1.7 | 1.8 | 1.5 | 2.5 | 3500 | 4 | 220 | 54 |
| 42BYGH616 | 4.1 | ≤0.5 | 1.8 | 8 | 15 | 2600 | 4 | 220 | 54 |
| 42BYGH718 | 8.9 | ≤0.5 | 1.8 | 18 | 23 | 2900 | 6 | 250 | 50 |
| 42BYGH721 | 10 | ≤0.25 | 1.8 | 40 | 36 | 2000 | 6 | 250 | 50 |
| 42BYGH722A | 12 | ≤0.38 | 1.8 | 31.6 | 32 | 3200 | 6 | 250 | 50 |
| 42BYGH801 | 12 | ≤0.4 | 1.8 | 30 | 28 | 3800 | 6 | 280 | 68 |
| 42BYGH803 | 5.6 | ≤0.8 | 1.8 | 7 | 4 | 2600 | 6 | 280 | 68 |
