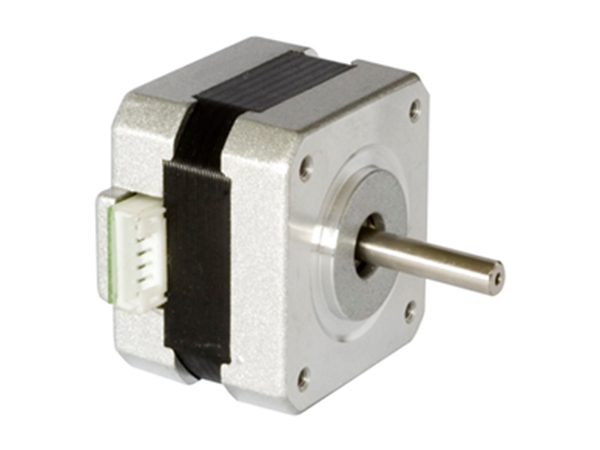

Eigenschaften von 1.8° 42mm Hybrid-Schrittmotor
1. Rahmengröße NEMA 17 mit Schrittwinkel 1.8°
2. Höheres Haltemoment als Standardmotor innerhalb von NEMA 17
3. Aluminium-Endgehäuse
4. Kundenspezifische Steuerung von Endgehäuse für weitere Montage
5. JST Buchse für leichtere Montage und Demontage für Ihren Wunsch
Einsatzgebiete
1. ATM
2. Drahtschneidemaschine
3. Verpackungsmaschinen
4. Spritzgeräte
| Modell | Phasenspannung (V) | Phasenstrom (A) | Schritt Engel (°) | Widerstand in der Phase (Ω) | Induktivität pro Phase (mH) | Haltemoment (g.cm) | Zahl von Führungsdraht | Rastmoment (g.cm) | Rotorträgheit (g.cm2) |
| 42BYGHW205 | 12 | ≤0.3 | 1.8 | 40 | 18 | 1200 | 6 | 200 | 34 |
| 42BYGHW208 | 12 | ≤0.4 | 1.8 | 30 | 37 | 2600 | 4 | 200 | 34 |
| 42BYGHW213 | 12 | ≤0.6 | 1.8 | 20 | 15 | 2000 | 5 | 200 | 34 |
| 42BYGHW602 | 12 | ≤0.4 | 1.8 | 30 | 21 | 2500 | 6 | 220 | 54 |
| 42BYGHW603 | 12 | ≤0.4 | 1.8 | 30 | 40 | 3800 | 4 | 220 | 54 |
| 42BYGHW607 | 3.6 | ≤1.2 | 1.8 | 3 | 3.2 | 2600 | 6 | 220 | 54 |
| 42BYGHW609 | 3.4 | ≤1.7 | 1.8 | 2 | 3 | 3400 | 4 | 220 | 54 |
| 42BYGHW801 | 12 | ≤0.4 | 1.8 | 30 | 25 | 3200 | 6 | 280 | 68 |
| 42BYGHW804 | 3.6 | ≤1.2 | 1.8 | 3 | 5 | 4500 | 4 | 280 | 68 |
| 42BYGHW811 | 3.1 | ≤2.5 | 1.8 | 1.25 | 1.8 | 4800 | 4 | 280 | 68 |
