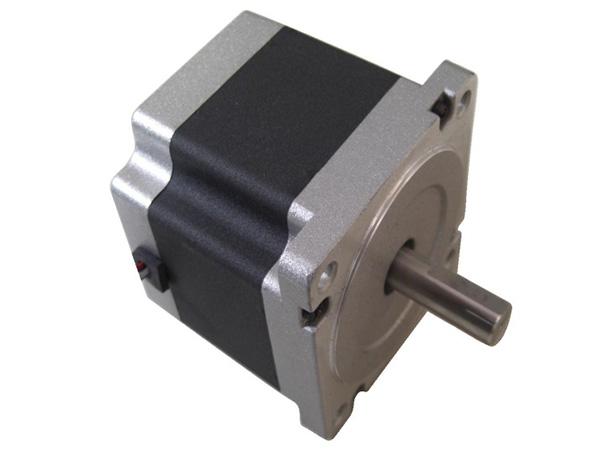

Eigenschaften von 1.8° 85mm Hybrid-Schrittmotor
1. Rahmengröße 85mm mit quadratischem vodernem Endhäuse
2. Schrittwinkel 1.8° mit 4, 6 oder 8 Führungsdrähte
3. Hochpräzise Pakete von Rotor- und Statorblech
4. Fortschrittliche Bearbeitung und umfangreiche Überprüfung
5. Optimale Leistung mit hoher Zuverlässigkeit
Einsatzgebiete
1. Spritzgeräte
2. Kunststoffmaschinen
3. Spulenwickelmaschinen
4. Schleifmaschinen
| Modell | Phasenspannung (V) | Phasenstrom (A) | Schritt Engel (°) | Widerstand in der Phase (Ω) | Induktivität pro Phase (mH) | Haltemoment (g.cm) | Zahl von Führungsdraht | Rastmoment (g.cm) | Rotorträgheit (g.cm2) |
| 85HS68-1404-XX | 5.6 | ≤1.4 | 1.8 | 4 | 24 | 2.8 | 4 | TBA | 1 |
| 85HS68-4004-XX | 2.4 | ≤4 | 1.8 | 0.6 | 2.8 | 2.8 | 4 | TBA | 1 |
| 85HS80-4208-001 | 4.6 | ≤2.97 | 1.8 | 1.55 | 6.76 | 3.2 | 8 | TBA | 1.4 |
| 85HS80-5504-001 | 2.2 | ≤5.5 | 1.8 | 0.4 | 3.5 | 4.5 | 4 | TBA | 1.4 |
| 85HS97-3008-001 | 4.8 | ≤3 | 1.8 | 1.6 | 8 | 5 | 8 | TBA | 1.8 |
| 85HS97-4006-001 | 3.4 | ≤4 | 1.8 | 0.85 | 5 | 4.4 | 6 | TBA | 1.8 |
| 85HS116-4208-001 | 5 | ≤4.2 | 1.8 | 1.2 | 6.5 | 6 | 8 | TBA | 2.7 |
| 85HS116-5004-001 | 5 | ≤5 | 1.8 | 1 | 11 | 8.5 | 4 | TBA | 2.7 |
| 85HS126-6404A-001 | 1.8 | ≤6.4 | 1.8 | 0.28 | 2.85 | 7 | 4 | TBA | 3 |
| 85HS126-4008-001 | 6 | ≤4 | 1.8 | 1.5 | 8 | 6.8 | 8 | TBA | 3 |
| 85HS131-7004-XX | 2.8 | ≤7 | 1.8 | 0.4 | 4 | 9 | 4 | TBA | 3.3 |
| 85HS131-3004-XX | 5.1 | ≤3 | 1.8 | 1.7 | 18 | 9 | 4 | TBA | 3.3 |
| 85HS155-5004-001 | 4 | ≤5 | 1.8 | 0.8 | 10 | 11 | 4 | TBA | 3.6 |
| 85HS155-6504-001 | 3.9 | ≤6.5 | 1.8 | 0.6 | 7 | 11 | 4 | TBA | 3.6 |
