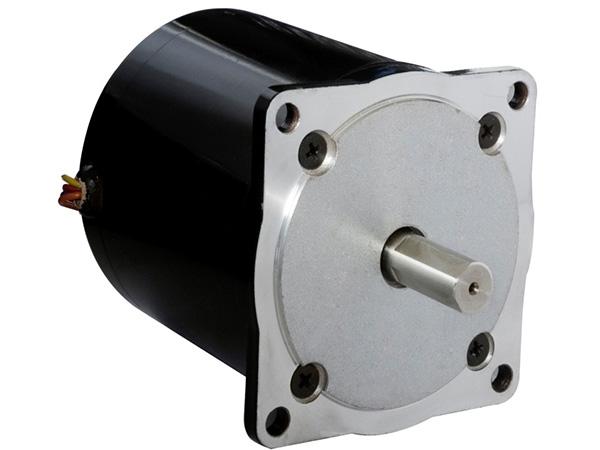

Eigenschaften von 1.8° NEMA 34 Hybrid-Schrittmotor
1. Standard NEMA 34 Rahmengröße
2. Schrittwinkel 1.8° mit einer Genauigkeit von Schrittwinkel von -/+5%
3. Schwarzes pulverbeschichtetes Gehäuse und robustes vodernes Aluminium Endgehäuse
4. Zufriedene Leistungskurve von Drehmoment und Geschwindigkeit
5. Kundenspezifische Wicklung, verlängerte Schaft und Montage-Konfigurationen sind verfügbar.
Einsatzgebiete
1. CNC Fräs- und Bohrmaschinen
2. Computerisierte Strickmaschinen
3. Holzbearbeitungsmaschinen
4. Abfallzerkleinerer
| Modell | Phasenspannung (V) | Phasenstrom (A) | Schritt Engel (°) | Widerstand in der Phase (Ω) | Induktivität pro Phase (mH) | Haltemoment (g.cm) | Zahl von Führungsdraht | Rastmoment (g.cm) | Rotorträgheit (g.cm2) |
| 86BYGX450A-003 | 5.8 | ≤1.6 | 1.8 | 3.6 | 27 | 1.76 | 4 | 0.8 | 0.64 |
| 86BYGX450A-008 | 2.35 | ≤2.5 | 1.8 | 0.94 | 7 | 1.96 | 4 | 0.8 | 0.64 |
| 86BYGX450A-014 | 1.4 | ≤4.5 | 1.8 | 0.31 | 1.3 | 1.6 | 8 | 0.8 | 0.64 |
| 86BYGX450B-005 | 3.6 | ≤3 | 1.8 | 1.2 | 11 | 4 | 4 | 1.5 | 1.3 |
| 86BYGX450B-008 | 3 | ≤4 | 1.8 | 0.75 | 3.5 | 2.8 | 8 | 1.5 | 1.3 |
| 86BYGX450B-025 | 2.8 | ≤4 | 1.8 | 0.7 | 9.8 | 4.1 | 4 | 1.5 | 1.3 |
| 86BYGX450C-002 | 4.2 | ≤3.5 | 1.8 | 1.2 | 5.2 | 3.6 | 8 | 2.5 | 1.9 |
| 86BYGX450C-003 | 4 | ≤4 | 1.8 | 1 | 6 | 4 | 8 | 2.5 | 1.9 |
| 86BYGH450A-001-XX | 4 | ≤2 | 1.8 | 2 | 6 | 2.3 | 6 | 0.85 | 0.66 |
| 86BYGH450B-001 | 6.27 | ≤1.65 | 1.8 | 3.8 | 24 | 5.2 | 4 | 1.3 | 1.2 |
| 86BYGH450B-002-XX | 3.9 | ≤3 | 1.8 | 1.3 | 7.5 | 5.1 | 4 | 1.3 | 1.2 |
| 86BYGH450B-003-XX | 3.2 | ≤4 | 1.8 | 0.8 | 5.2 | 5.4 | 4 | 1.3 | 1.2 |
| 86BYGH450C-001-XX | 6 | ≤4 | 1.8 | 1.5 | 6 | 7.6 | 6 | 2.3 | 1.8 |
