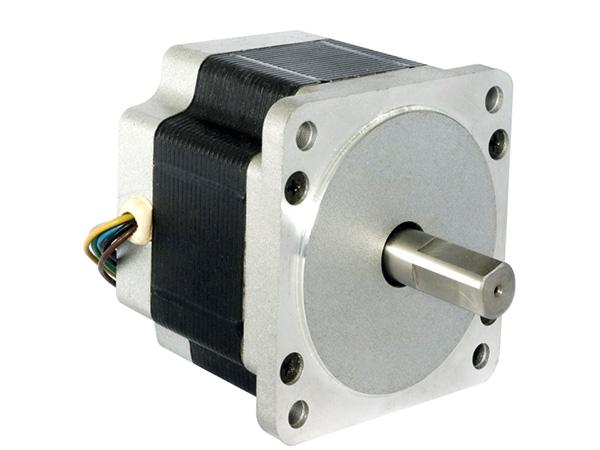

Eigenschaften von 1.8° 85mm Hybrid-Schrittmotor
1. Rahmengröße 85mm mit Schrittwinkel 1.8°
2. 2-phasige oder 4-phasige Wicklungsbauform
3. Gehäuse mit NMB Kugellagern
4. Verbesserte Zuverlässigkeit mit optimalem Haltemoment
5. Flexible Länge für Motorkörper
6. Hi-pot 500V AC 1 Minute
Einsatzgebiete
1. Plasma-Schneidanlage, Brennschneidmaschinen
2. Laserschneidmaschinen
3. Industrieroboter
4. CNC Blechbearbeitungsmaschinen
| Modell | Phasenspannung (V) | Phasenstrom (A) | Schritt Engel (°) | Schrittwinkel(Ω) | Phaseninduktivität (mH) | Haltemoment (g.cm) | Zahl von Führungsdraht | Rastmoment (g.cm) | Rotorträgheit (g.cm2) |
| 85BYGH450A-001 | 4.4 | ≤2 | 1.8 | 2.2 | 10 | 2.8 | 8 | TBA | 1.4 |
| 85BYGH450A-002 | 3 | ≤3 | 1.8 | 1 | 4.4 | 3.5 | 8 | TBA | 1.4 |
| 85BYGH450B-001 | 6.4 | ≤2 | 1.8 | 3.2 | 12 | 4 | 8 | TBA | 2.7 |
| 85BYGH450B-004 | 1.9 | ≤3.5 | 1.8 | 0.53 | 6.5 | 6.5 | 4 | TBA | 2.7 |
| 85BYGH450B-008 | 2.6 | ≤6 | 1.8 | 0.43 | 2.5 | 6.8 | 8 | TBA | 2.7 |
| 85BYGH450C-001 | 7.8 | ≤2 | 1.8 | 3.9 | 20 | 7.6 | 8 | TBA | 3.6 |
| 85BYGH450C-012 | 5.7 | ≤3 | 1.8 | 1.9 | 22 | 10.5 | 4 | TBA | 3.6 |
| 85BYGH450D-002 | 3.2 | ≤4 | 1.8 | 0.8 | 3.5 | 5.5 | 8 | TBA | 1.7 |
| 85BYGH450D-007 | 6.4 | ≤2 | 1.8 | 3.2 | 15 | 4.4 | 8 | TBA | 1.7 |
| 85BYGH350A-001 | 4 | ≤4 | 1.2 | 1 | 4 | 2.3 | TBA | TBA | 1.1 |
| 85BYGH350A-002 | 7.4 | ≤1.75 | 1.2 | 4.25 | 12.3 | 2.3 | TBA | TBA | 1.1 |
| 85BYGH350B-001 | 4.6 | ≤5.8 | 1.2 | 0.8 | 3 | 4.5 | TBA | TBA | 2.32 |
| 85BYGH350B-002 | 10.8 | ≤2 | 1.2 | 5.4 | 23 | 4.5 | TBA | TBA | 2.32 |
| 85BYGH350C-001 | 13 | ≤5.2 | 1.2 | 2.5 | 13.5 | 6.8 | TBA | TBA | 3.3 |
